【整車技术参数】

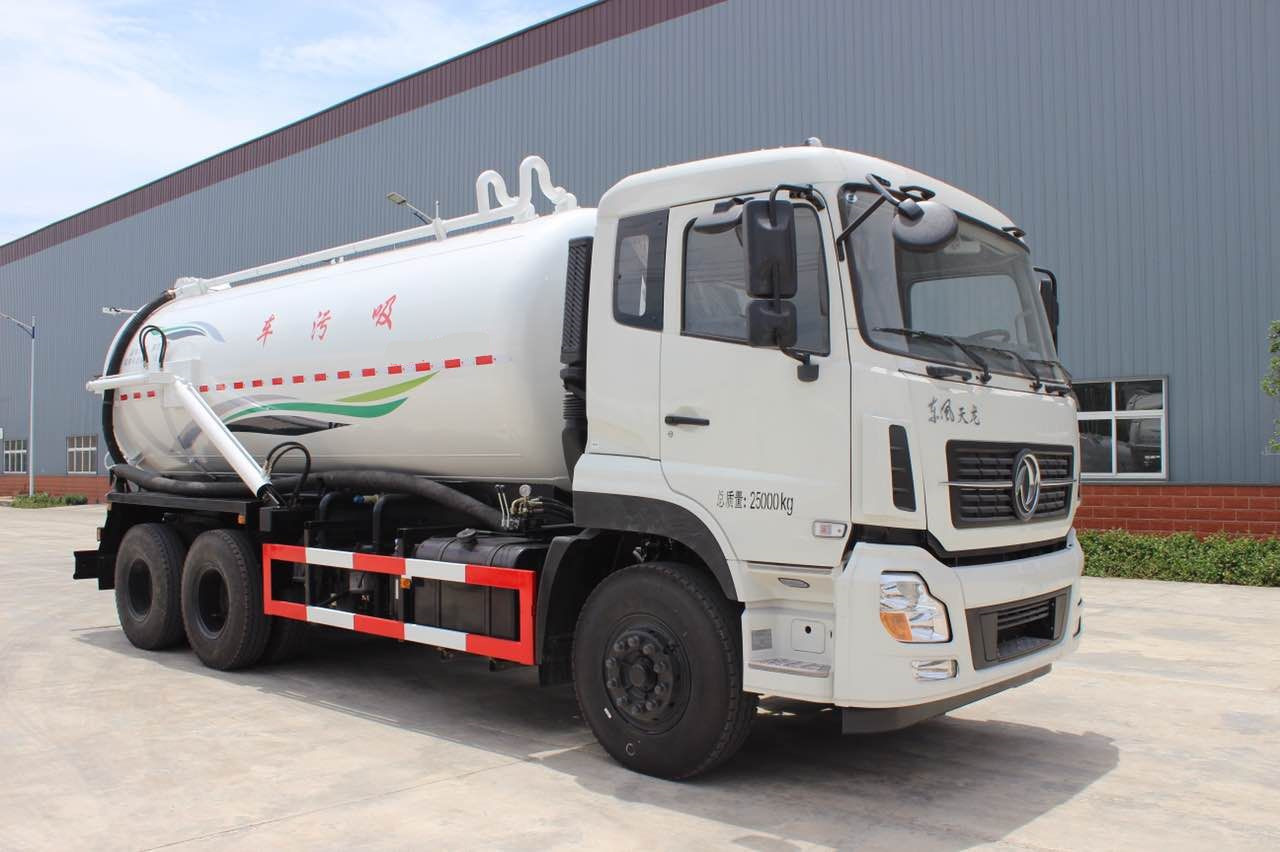

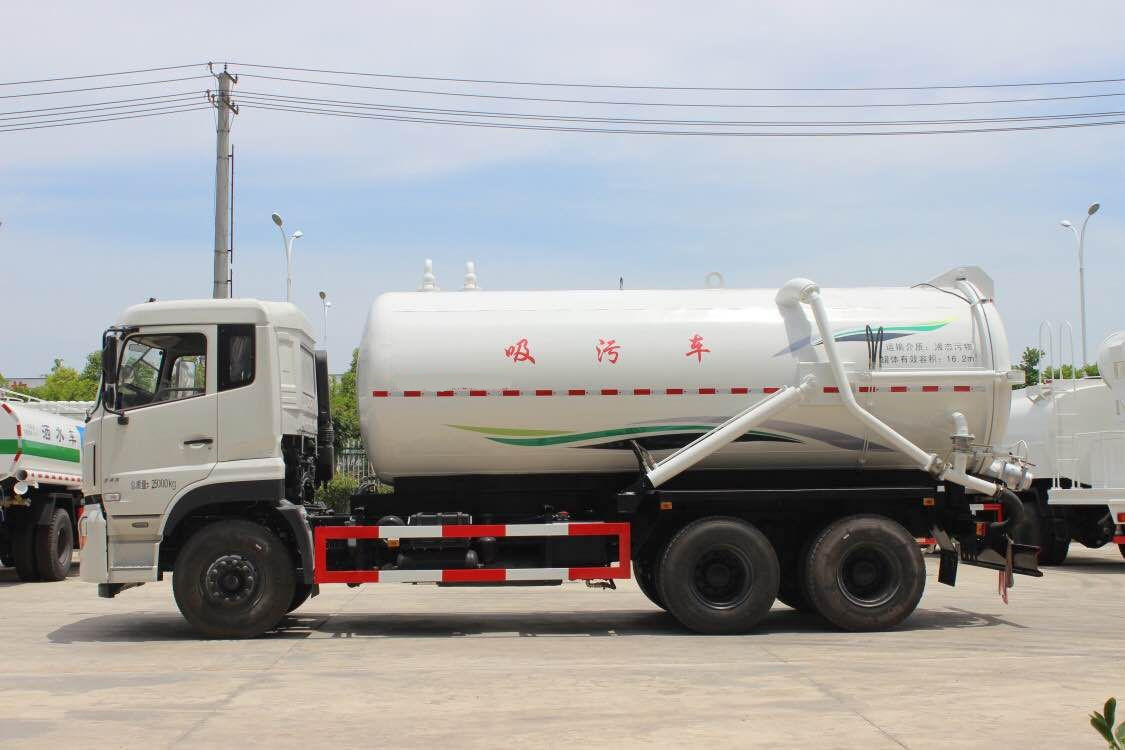

产品**

炎帝牌

公告批次

312

产品名称

吸污車

产品型号

SZD5250GXWD13

总质量(Kg)

25000

罐體容积(m3)

15.48

额定载质量(Kg)

11800,11865

外形尺寸

9100,9900×2500×3650

整备质量(Kg)

13005

货厢尺寸

××

驾驶室准乘人数(人)

3,2

鞍座**载质量(Kg)

接近角/离去角(°)

18/12,18/9

前悬/后悬

1500/1900,1480/1920

轴荷(Kg)

7000/18000(二轴组)

**車速(Km/h)

90

备注

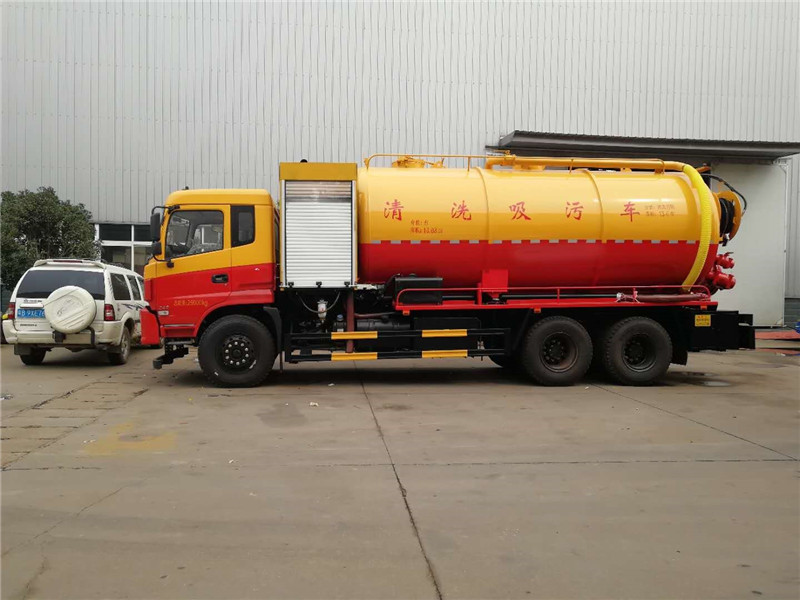

该車用途為吸污,主要装置為污罐.罐體有效容积:15.48立方米,介质:液态污物,罐體外形尺寸(直段長×直径)(mm):5600×1950,5300×1950.选用4350+1350mm轴距.随底盘选装驾驶室,选装水循环装置前装,选装左右排污管道,选装侧置卷帘门样式,选装后排污口,选装后卷盘.侧后防护采用Q235材质焊接连接,后部防护断面尺寸:50×230,后部防护离地高度:430.ABS生产厂家:东科克诺尔商用車制动系统(十堰)有限公司;型号:3631010-C2000.

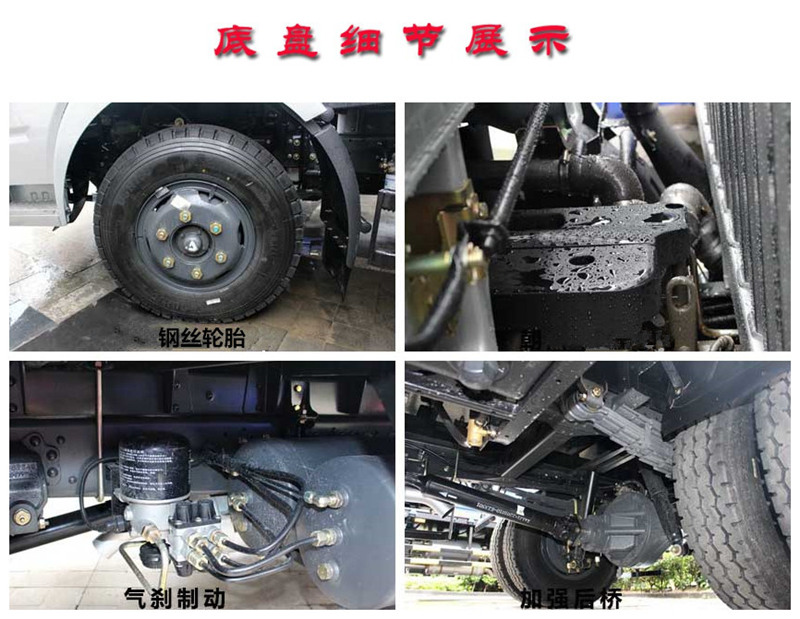

【底盘技术参数】

底盘型号

DFL1250A13

底盘名称

载货汽車底盘

**名称

东风牌

生产企业

东风商用車有限公司

轴数

3

轮胎数

10

轴距 (mm)

4350+1350,5350+1350,5700+1350,3800+1350

轮胎规格

11.00-20 18PR,11.00R20 18PR,295/80R22.5 18PR,12.00R20 16PR

钢板弹簧片数

8/9,8/10,9/10

前轮距

2040

燃料种类

柴油

后轮距

1860/1860,1880/1880

排放依据标准

GB3847-2005,GB17691-2005國Ⅴ

发动机型号

发动机生产企业

排量

功率(Kw)

ISD245 50

ISD270 50

东风康明斯发动机有限公司

东风康明斯发动机有限公司

6700

6700

180

198

序号

内        容（与实車图片对应）

1

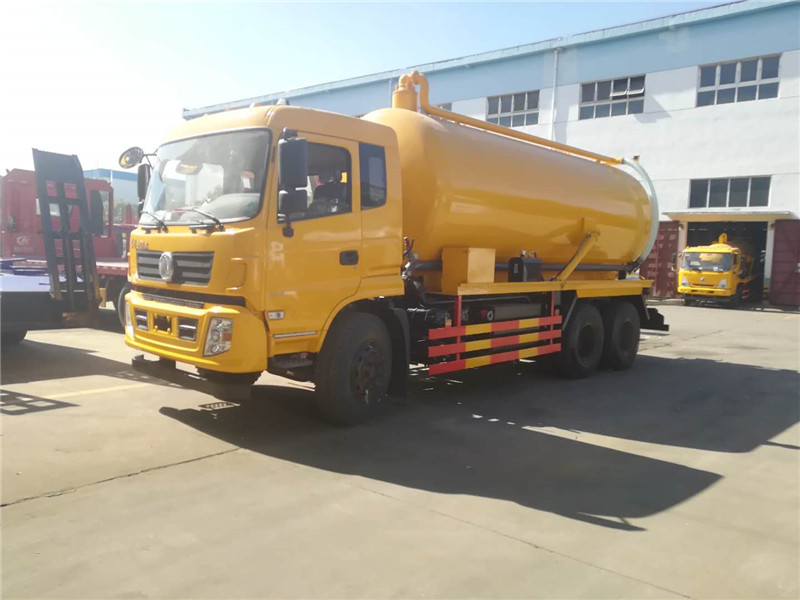

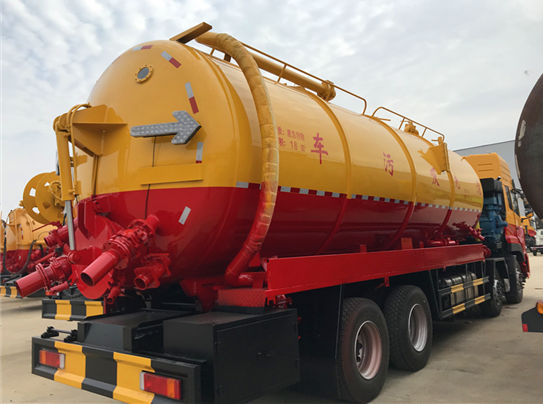

上装有效容积18方左右,罐體及水箱外形设计协调美观。整車颜色可选。

2

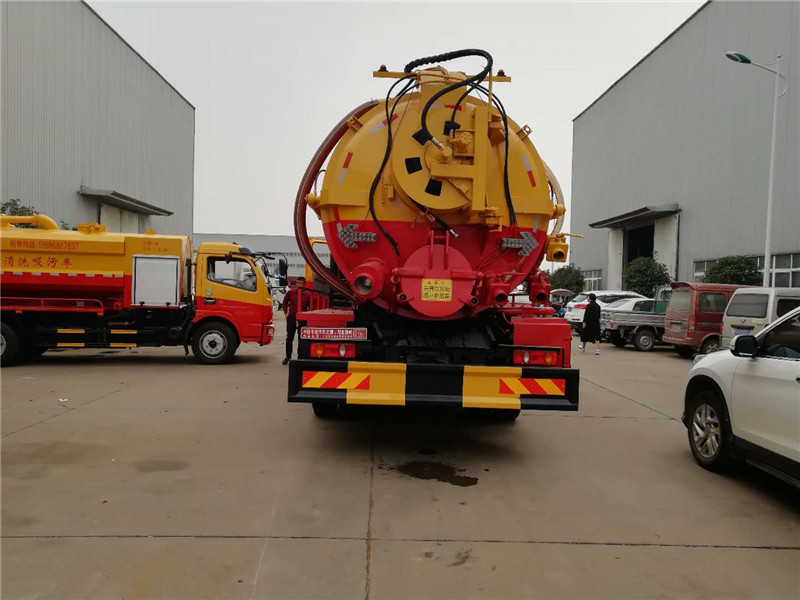

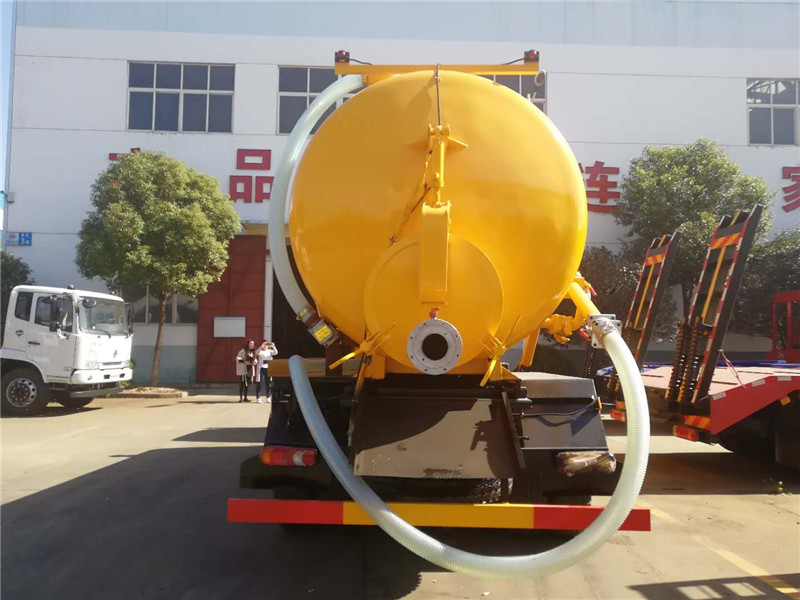

罐體為圆柱體形，蝶形封头，采用专用模具一次旋压成型，后盖液压开启，带手动锁紧。后盖密封圈耐污水腐蚀，密封圈嵌入密封槽后，与密封槽粘粘紧密，无间隙。

3

封头采用≥6mm的优质碳素钢板，筒體采用5mm厚的优质碳素钢板，材料為Q235B，厚度负偏差符合相应**标准，為防止负压将罐體和封头抽变形，罐體及封头内部进行了加强。

4

罐内设防波板，钢板厚度4mm，防波板与罐體连接牢固，连接处无明显夹渣及气孔现象。防波板上部留通气口，下部液流口能过人。

5

罐體法兰与后封头法兰外圆直径相同。与筒體焊接后**法兰变形量，保证能均匀压紧密封圈。接污槽允许组焊在筒體法兰下半部。后封头上加装观察孔。

6

吸污管和排液管全部采用无缝钢管，壁厚不小于4mm, 吸污管和排液管為卡箍式连接，污水管路均采用铝合金球阀，阀门有明显启闭标识；后排液管放在罐體后部，应与水平面向下成5到10度夹角，方向朝后；罐體举升到**高度时后排液口前端与后防护不干涉，吸液口高度与灯架构件不干涉。

7

吸污罐可压力自卸，也可举升自卸。卸料时罐體举升、下降平稳，无窜动、冲撞和卡滞现象。

8

罐體上部抽气出口应加装防溢装置。

9

長条圆形视窗安装罐體后封头上便于操作人员观察的合适位置。罐體加装液位报**装置。

10

副車架与主車大梁连接用U型螺栓，安装后螺纹应露出螺母3～5扣左右。
