【整車技术参数】

产品**

程力威牌

公告批次

314

产品名称

清洗吸污車

产品型号

CLW5118GQW5

总质量(Kg)

11450

罐體容积(m3)

3.0

额定载质量(Kg)

4055

外形尺寸

7100×2200×2880

整备质量(Kg)

7200

货厢尺寸

××

额定载客(人)

准拖挂車总质量(Kg)

驾驶室准乘人数(人)

3

鞍座**载质量(Kg)

接近角/离去角(°)

21/10

前悬/后悬

1150/2150,1130/2170

轴荷(Kg)

4360/7090

**車速(Km/h)

103

备注

污水罐體载质量2655kg,有效容积3.0立方米,介质:液态污物,密度:900千克/每立方米;清水罐體载质量1400kg,有效容积1.47立方米,介质:水,密度:1000千克/每立方米.此車总载质量4055kg=污水罐體载质量2655kg+清水罐體载质量1400kg. 防护材料:Q23**碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸:100×50,后部防护离地高度:420.水罐和吸污罐為两个**罐體,清洗功能时用水罐, 吸污功能时用吸污罐,清洗吸污两种功能不同时使用,两罐不能同时满载.专用装置為高压泵.ABS系统生产厂家,型号 :襄阳东风隆诚机械有限责任公司,ABS/ASR-24V-4S/4M.扩展外形图片.

【底盘技术参数】

底盘型号

EQ1110SJ8BDC

底盘名称

载货汽車底盘

**名称

东风牌

生产企业

东风汽車股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3800

轮胎规格

8.25R20 14PR,245/70R19.5

钢板弹簧片数

8/10+7

前轮距

1745,1747,1823,1845

燃料种类

柴油

后轮距

1620,1806,1800,1715

排放依据标准

GB17691-2005國Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量

功率(Kw)

YC4S150-50

广西玉柴机器股份有限公司

3767

110

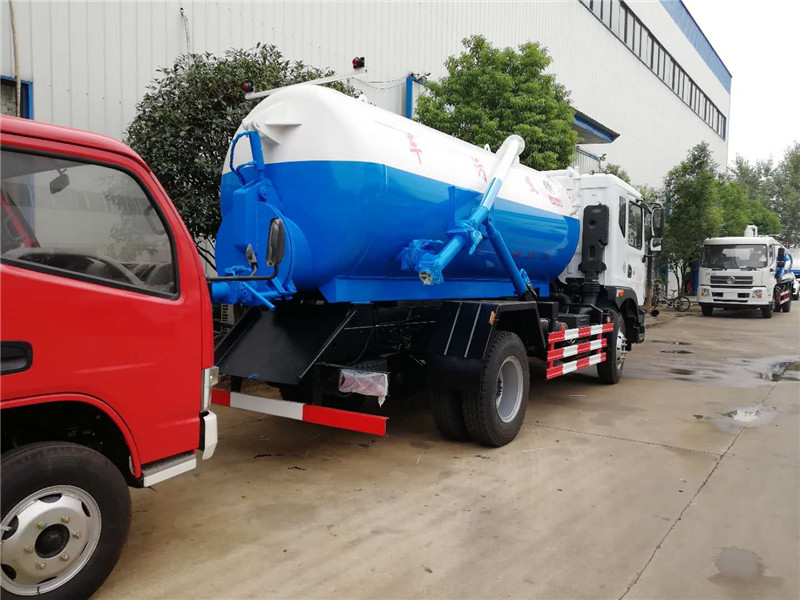

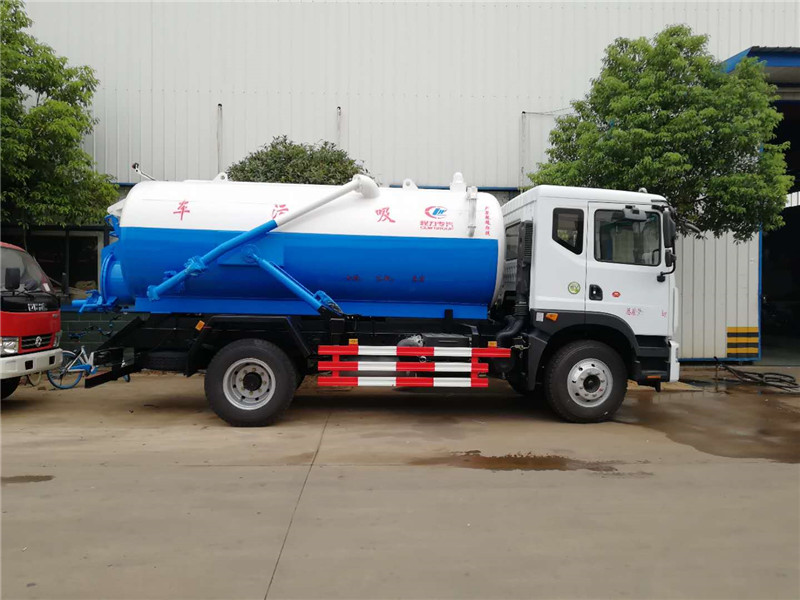

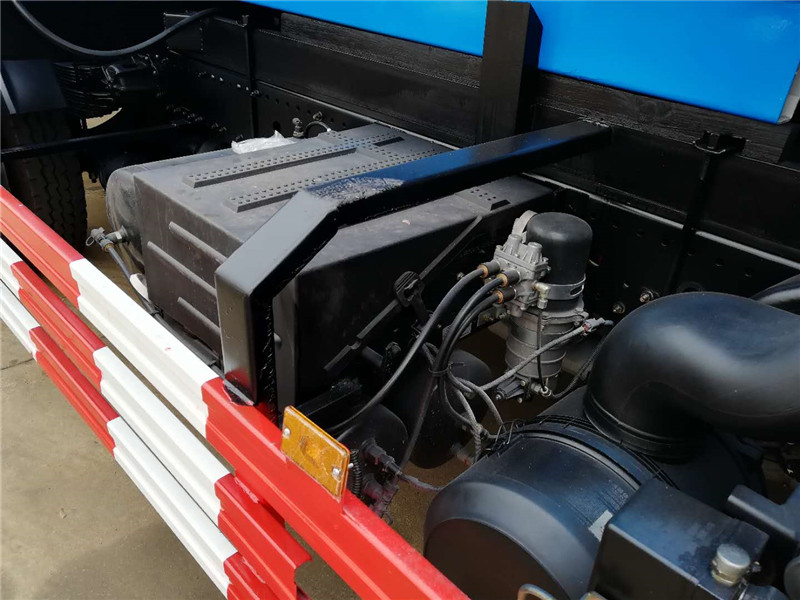

内        容（与实車图片对应）

1

水箱及污水罐有效容积10方左右,罐體及水箱外形设计协调美观。整車颜色可选。

2

罐體為圆柱體形，蝶形封头，采用专用模具一次旋压成型，后盖液压开启，带手动锁紧。后盖密封圈耐污水腐蚀，密封圈嵌入密封槽后，与密封槽粘粘紧密，无间隙。

3

封头采用≥6mm的优质碳素钢板，筒體采用5mm厚的优质碳素钢板，材料為Q235B，厚度负偏差符合相应**标准，為防止负压将罐體和封头抽变形，罐體及封头内部进行了加强。

4

罐内设防波板，钢板厚度4mm，防波板与罐體连接牢固，连接处无明显夹渣及气孔现象。防波板上部留通气口，下部液流口能过人。

5

罐體法兰与后封头法兰外圆直径相同。与筒體焊接后**法兰变形量，保证能均匀压紧密封圈。接污槽允许组焊在筒體法兰下半部。

6

吸污管和排液管全部采用无缝钢管，壁厚不小于4mm, 吸污管和排液管為卡箍式连接，污水管路均采用铝合金球阀，阀门有明显启闭标识；后排液管放在罐體后部，应与水平面向下成5到10度夹角，方向朝后；罐體举升到**高度时后排液口前端与后防护不干涉，吸液口高度与灯架构件不干涉。

7

吸污罐可压力自卸，也可举升自卸。卸料时罐體举升、下降平稳，无窜动、冲撞和卡滞现象。

8

罐體上部抽气出口应加装防溢装置。

9

圆柱形透明视窗安装罐體前封头上便于操作人员观察的合适位置。罐體加装液位报**装置。

10

副車架与主車大梁连接用U型螺栓，安装后螺纹应露出螺母3～5扣左右。
